又漏标尺寸了？看SOLIDWORKS MBD如何帮你解决！

在使用2D CAD时，


你会经常遇到漏标尺寸的现象吗？
对于这种现象，你是否觉得很难解决呢？




通常情况下，只有当图纸下发到生产后，
在实际生产中，工人才会发现图纸尺寸不全。
对此，设计人员需要花大量的精力去检查尺寸的完整性，
同时，审核人员也需要花精力去校对与审核。



通过采用SOLIDWORKS MBD尺寸检查工具，
可以轻松定义出哪些尺寸是在设计中缺失的。
当模型未被完全定义的时候，
模型上将被显示成黄色，
以提示设计者该位置尺寸未被完全定义。

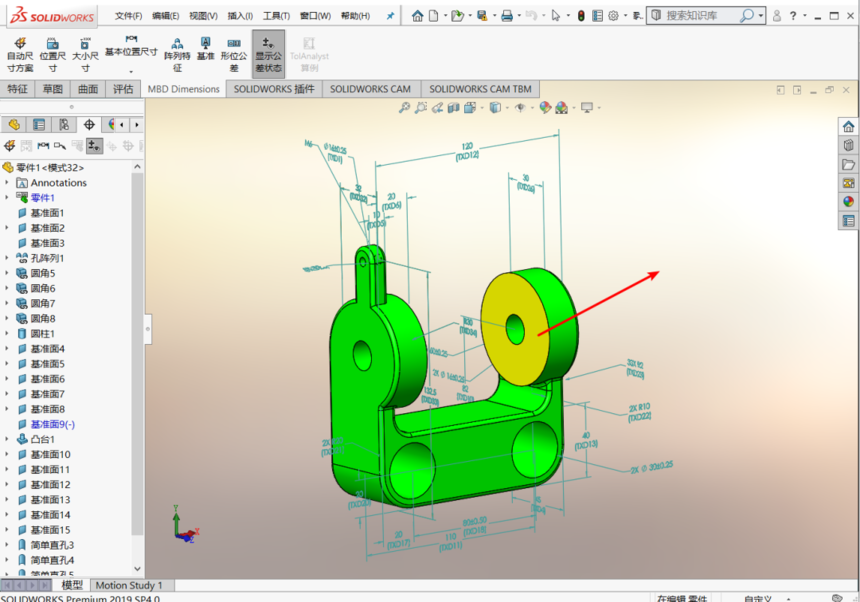

如下图所示：




而当被完全定义后，该位置也随之变为绿色。
如下图所示：





SOLIDWORKS MBD的尺寸检查工具，
可以快速帮助工程师与审核人员
确定该图纸的完整性，
提高图纸的准确性。
利用生成的3D模型尺寸，
也可以自动生成工程图三视图尺寸。







MBD（基于模型的定义）必然是趋势


MBD技术从最早提出到现在已有很多年了，一直没有铺开，主要也是在推广过程中存在一些挑战，但是现在看来，由于软件标准的不断更新，社会和市场的推广，许多曾经认为是障碍的东西已经瓦解，很多企业渴望采用MBD技术，因为采用这一技术，确实能为企业带来实在的好处和收益。


与传统的二维图纸标注相比，它解决了长期困扰的一个重大问题，即三维标注和模型一体的问题。三维标注和模型成为一体，不需要针对三维模型和二维图分别进行维护，三维模型和标注构成的产品数模可以直接进行仿真分析、工艺设计等应用。

未来，企业将脱离二维图纸，形成基于全三维模型设计的企业，即MBE（基于模型的企业）。




关于  SOLIDWORKS MDB

SOLIDWORKS® MDB是一款基于模型的应用程序，可通过清晰、集成的 3D 标注来降低成本。与 2D 工程图不同，SOLIDWORKS MBD 可以直接在 3D 数据中定义、组织和发布标注。这样可以帮助实现下游制造流程的自动化，例如公差分析、加工和检查。
