SOLIDWORKS 磁性配合说明

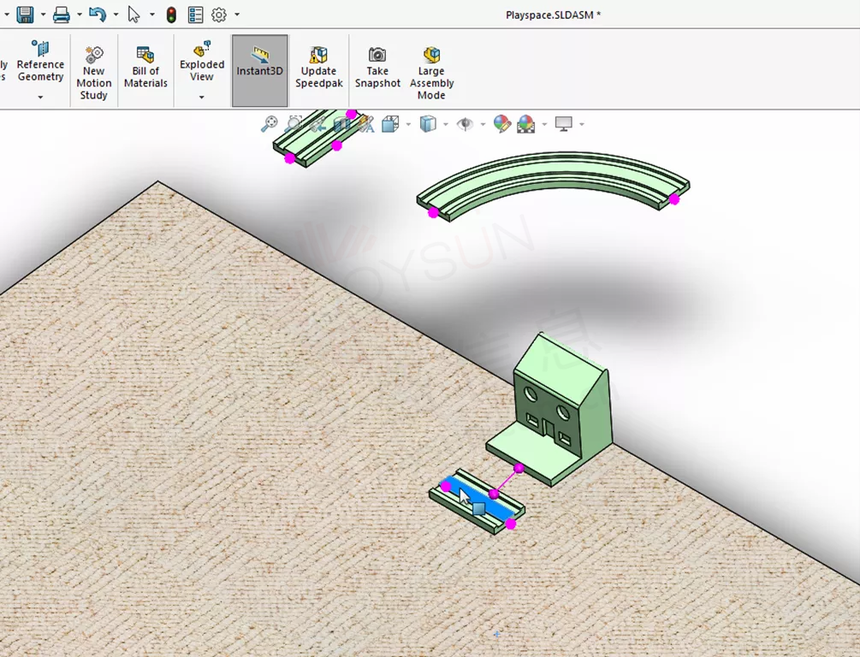

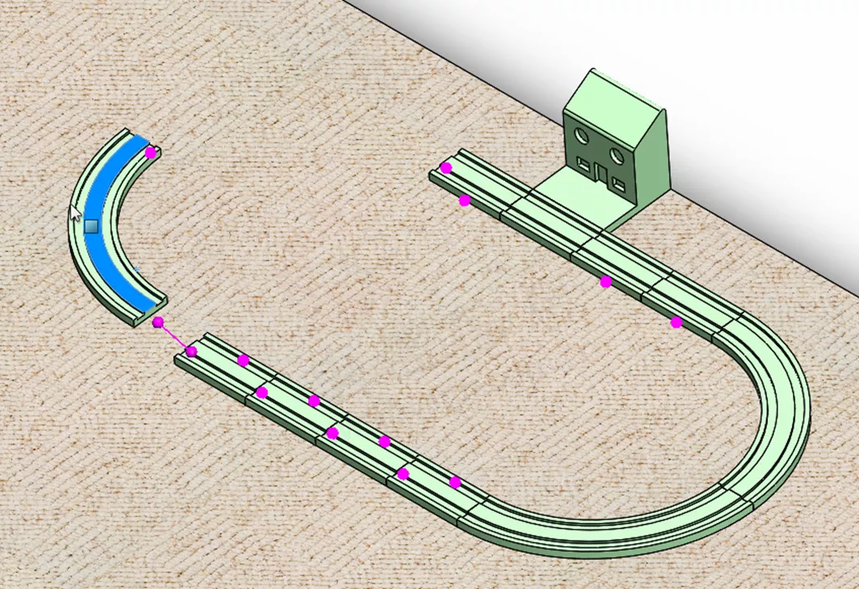

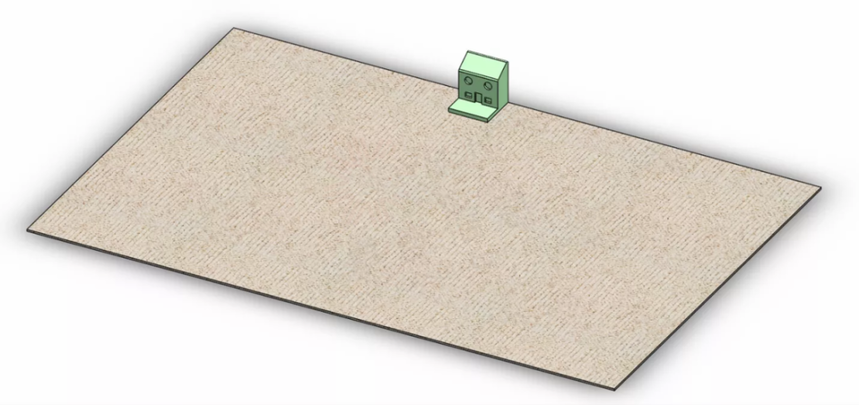

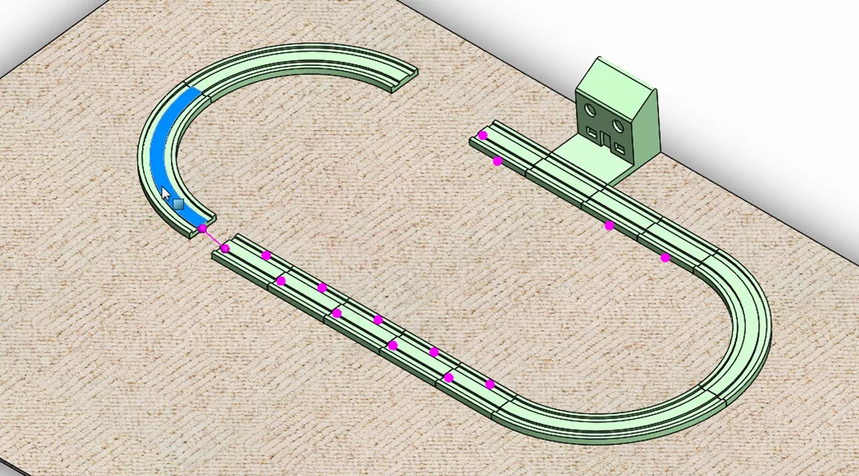

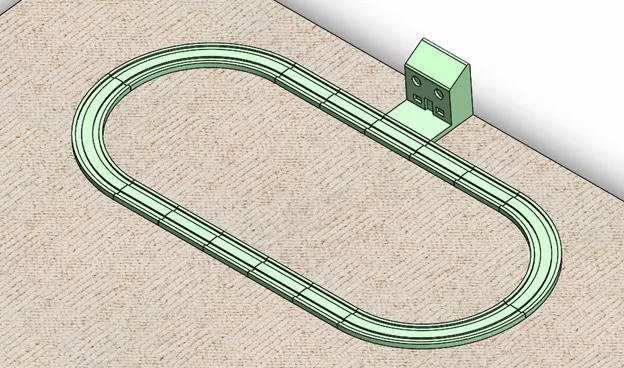

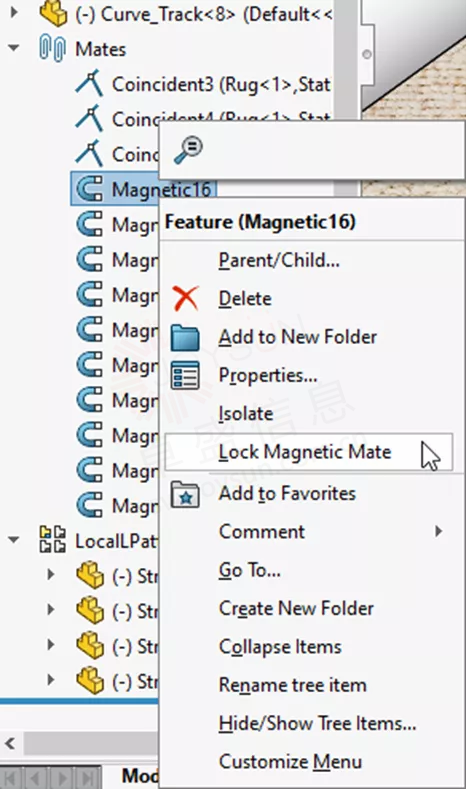

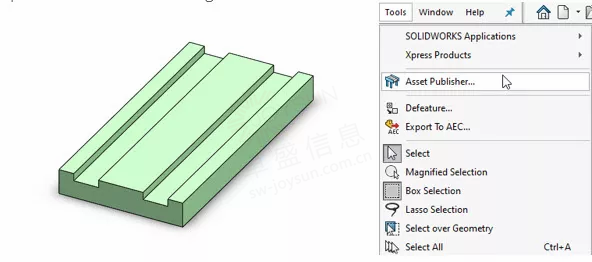

在 SOLIDWORKS中，磁性配合是预定义的连接点，将捕捉到其他磁性配合。它们利用“地”平面，即决定组件所在共享平面的平面或面。 磁性配合可以通过多种方式使用；最常用于布局。它们还可以用于装配配置来更换组件；磁性配合可以使这个过程非常高效。下面的示例 CAD 模型是玩具火车轨道的游戏空间。首先，我们将添加火车站，使用基本的重合配合将其固定在游戏空间的顶部和后面。 现在，打开我们的直块，我们可以为磁性配合创建连接点。导航至 “工具” 菜单并选择 “Asset Publisher”。（如下所示）在 Asset Publisher 中，我们必须为组件定义地平面。对于这一部分，这将是顶平面。接下来，我们必须定义连接点之一。首先，选择将容纳该点的边，然后选择一个特征来定义方向，如下面示例中的面。 要完成连接点，请在侧面和背面重复该过程两次。完成后，我们就有了三个连接点。（如下所示）让我们回到游戏空间，添加完成的直线和曲线部分。我们现在可以开始设置我们的轨道。 通过在直块上使用简单的 CTRL+拖动，我们可以制作一个副本并将其靠近车站块。当我们拖动带有连接点的组件时，它们会显示出来，并且所有可能的连接点也都可见。将我们的作品靠近具有单个连接点的车站，在连接之间建立链接。释放该零件会将直的零件卡扣到工作站上，从而创建第一个磁性配合。 如果连接点不符合要求，请使用括号键（即“[”或“]”）循环浏览移动组件和静态组件的连接点。我们可以继续添加直的部分并将其对齐在一起，然后对齐两个弯曲的部分以开始创建循环。现在，我们可以使用线性图案来完成直块，而不是引入更多块。 如果对线性图案进行更改，例如添加另一个实例，我们需要手动将弯曲部分拖回到最后一个实例。（如下所示）目前，拖动组件会破坏磁性配合。要锁定配合，请展开“配合”文件夹，右键单击所需的磁性配合，然后选择“ 锁定磁性配合”。 将这个概念提升到另一个层次，我们可以将其应用于工厂车间或输送机布局。如果完全实现子组件和组件， 这些类型的布局可以是非常大的组件。 SpeedPaks可用于保持数据的可管理性。在下面的示例中，我们保留了图形数据，但仅包含磁性配合所需的几何数据。利用 SpeedPaks 和磁性配合，我们可以保持该布局平稳运行，同时仍然能够移动和配合输送机。
